الأسوار وبوابات المواقع: حدد الخطوط والفتحات ونقاط التثبيت
تعامل مع الأسوار وبوابات الموقع كحزمة واحدة محددة: خطوط الأسوار وفتحات المشاة ومداخل المركبات والانتقالات الحدودية. في كل طلب افصل خط السور ومجموعات البوابات والأعمدة والمثبتات وألواح الحشو.
ابدأ بتحديد مجموعات المواد.
خطوط الأسوار والحدود
جمّع الأسوار الخطية بحسب الموقع والارتفاع. حدد كل خط ونوع الألواح والأعمدة وحالة النهاية بدل طلب طول إجمالي واحد.

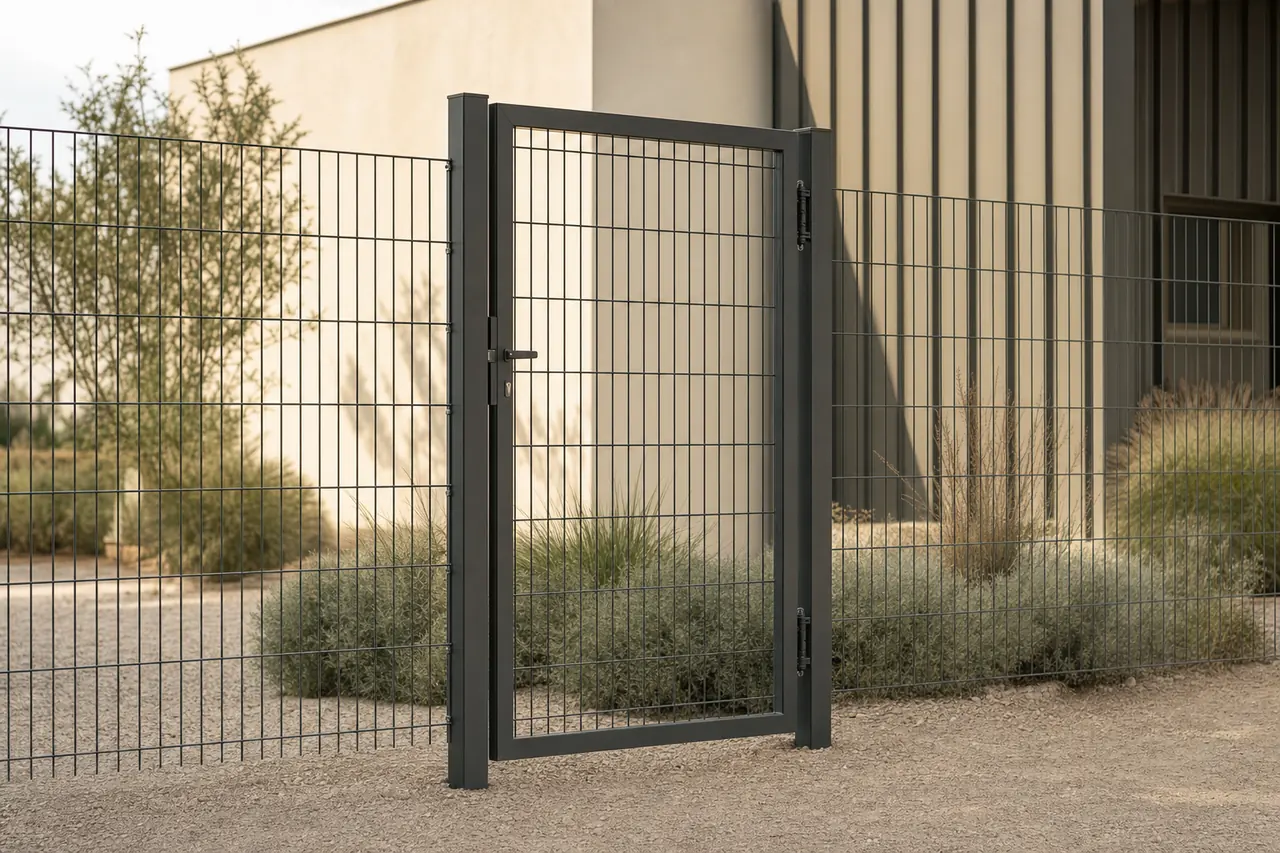

بوابات المشاة والمركبات
حدد إن كانت كل بوابة مفصلية أو منزلقة أو بآلية أخرى معتمدة بالمشروع. أدرج المصاريع والإطار والأعمدة والمشغلات والأقفال والتحكم في الدخول، مع الفتحة الصافية ومساحة الحركة الموضحتين بالمخطط.
الأساسات ونقاط التقاء العناصر
أدرج ألواح القاعدة وأجزاء التثبيت واتصالات الجدران أو البردورات المجاورة ومصدات البوابة وحالة الأرض كبنود مستقلة إذا أثرت على التوريد.
سعر المادة جزء من الحزمة فقط.
جدول واحد بنطاقات واضحة. هذا هيكل للطلب وليس مخطط تركيب.
المواد المشمولة
أضف ألواح السياج والأعمدة والقضبان ومواد الشبك أو التعبئة والبوابات والمفصلات والأقفال وغالقات الأبواب وملحقات الدخول كبنود مقاسة.
الوصلات ونقاط الربط
وضّح نقاط الالتقاء مع الأساسات الخرسانية والجدران المجاورة والبردورات وتغذية المشغلات ووصلات التحكم في الدخول.
بنود تُحدّد بشكل منفصل
أكد الحفر والصب واللحام والطلاء والتركيب والتفريغ والتخزين المؤقت كأنشطة محددة بصورة مستقلة.
ستة تفاصيل تجعل العروض أوضح.
- تسمية المنتج والمقاس المطلوب
- اكتب تسمية منتج السياج أو البوابة بدقة، وارتفاع اللوح، ومقاس العمود، وفتحة المرور الصافية، ومتطلب الأداء المحدد في المشروع.
- مرجع الموقع والخط
- حدد كل طول بمنطقة رسم أو خط إحداثيات أو قطاع، حتى يسعّر الموردون قطع الحدود نفسها.
- الخامة والتشطيب
- اطلب الخامة المحددة والتشطيب الواقي ومرجع اللون. واطلب من الموردين إظهار مستندات لأي بديل مقترح.
- الفتحات وملحقات التشغيل
- أدرج لكل فتحة عدد المصاريع وآلية الفتح واتجاهه والأقفال والمفصلات أو الأدلة والغالقات والمشغلات. حدد مكونات التحكم والسلامة المطلوبة بالمشروع واطلب مستندات النظام.
- نطاق الأعمدة والأساس
- حدد ما إذا كانت الأعمدة وألواح القاعدة وأجزاء التثبيت ومواد الربط ضمن التوريد المطلوب أو توفرها حزمة أخرى.
- وحدات التسليم والتسلسل
- استخدم أطوالًا وقطعًا ومجموعات تركيب. اتفق على ترتيب التسليم بحسب قطع الحدود حتى تطابق المواد المخزنة تسلسل التنفيذ.
| البند والوصف | الكمية |
|---|---|
| F-01سور محيطي على الحد الشمالي؛ ارتفاع الألواح ومراكز الأعمدة بحسب رسم الواجهة. | 180 م |
| F-02بوابة مركبات بمصراعين عند ساحة الخدمة؛ فتحة المرور الصافية ومقاسات المصراعين بحسب جدول البوابات. | 1 مجموعة |
الكميات أمثلة فقط وليست أسعاراً أو عروض موردين فعلية. اعتمد جدول مشروعك للقيم النهائية واطلب بيان أي اختلافات.
ثلاث مراجعات قبل اتخاذ القرار.
طول الخط مقابل عدد عناصر التركيب
قارن الأطوال المسعرة بالمخطط، ثم تحقق من أن الأعمدة والألواح والقضبان وعناصر النهايات تغطي الحد نفسه.
فتحة المرور الصافية ومكونات البوابة
راجع الفتحة الصافية ومقاس المصراع والهيكل والملحقات والمشغل بصورة مستقلة. قد تستبعد مجموعة البوابة بعض أجزاء التحكم أو التثبيت.
حدود الأساس والتوصيل
تحقق من بنود العرض التي تتضمن ألواح القاعدة وأجزاء التثبيت وتوصيلات الجدران ومصدات البوابة، ومن أي بنود تبقى ضمن حزمة أخرى.
تفاصيل يجدر توضيحها مبكراً.
كيف أفصل بوابات المركبات عن بوابات المشاة في الطلب؟
استخدم بنودًا مستقلة لكل بوابة. اذكر فتحة المرور الصافية وعدد المصاريع واتجاه الفتح ونطاق المشغل حتى يقارن الموردون تكوين الفتحة نفسها.
هل تدخل الأعمدة والأساسات ضمن توريد السياج؟
لا تدخل تلقائيًا. أدرج الأعمدة وألواح القاعدة وأجزاء التثبيت ببنود مستقلة، وأكد الحد الفاصل بين توريد السياج وحزمة الخرسانة أو الأعمال الترابية.
ما أهم مقاس يجب تأكيده في البوابة؟
أكد فتحة المرور الصافية بالعرض والارتفاع المطلوبين لتشغيل الموقع، ثم قارن ذلك بمقاس المصراع وموضع وجه العمود في كل عرض.
