دليل توريد المواد

المضخات ومجموعات تعزيز الضغط بجدول تشغيل واتصال واضح

حدّد نوع السائل وظروف التشغيل ونظام التحكم لكل مضخة أو مجموعة تعزيز ضغط. وأدرج المضخة وقاعدة التركيب والوصلات والتوصيلات الكهربائية في بنود واضحة للموردين.

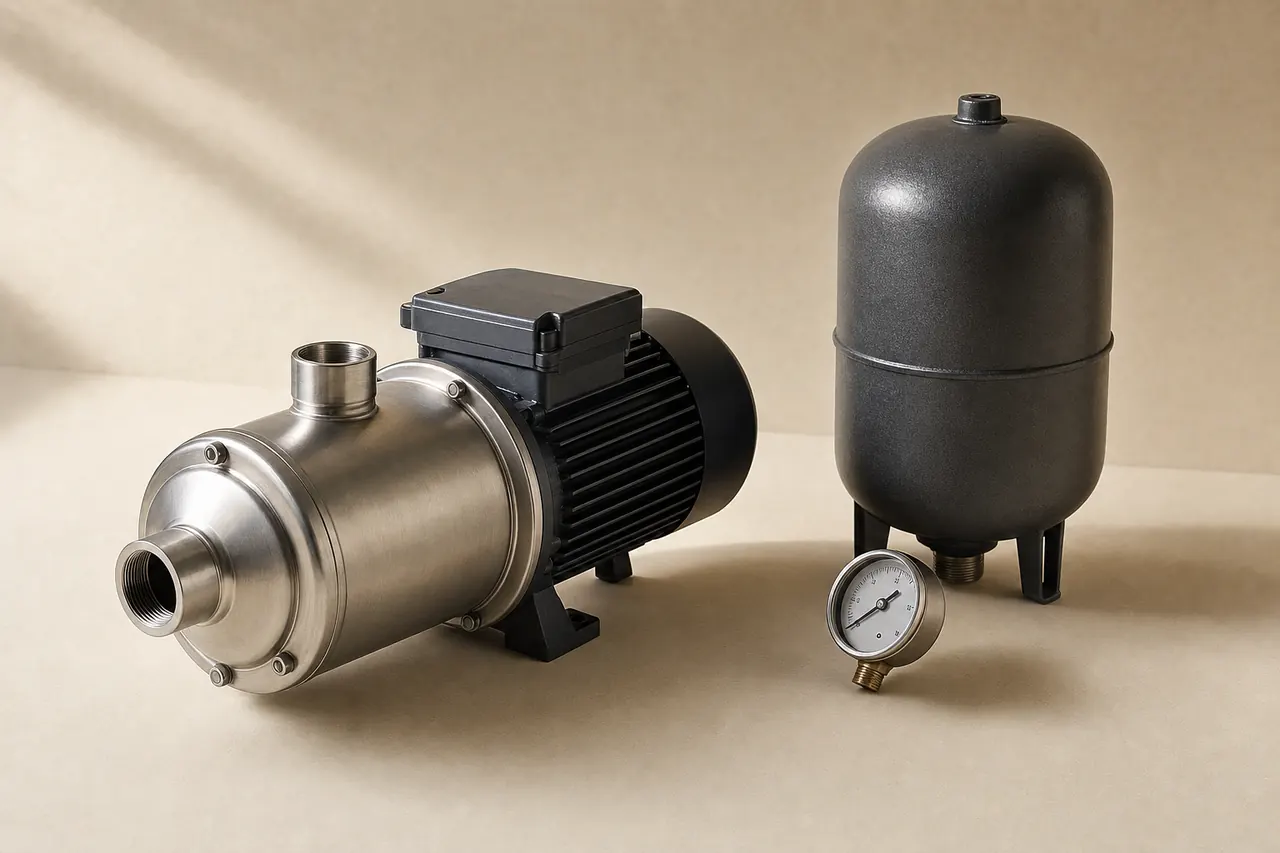

مضخة مياه معدنية مدمجة بجانب خزان ضغط داكن ومقياس.
مضخة مياه معدنية مدمجة بجانب خزان ضغط داكن ومقياس.
01 / المنتجات والاستخدامات

حدّد المنتجات التي تحتاج إليها.

خدمة المضخة وظروف التشغيل

قسم مضخات نقل المياه النظيفة ومجموعات التعزيز ومضخات التدوير والصرف حسب النظام الذي تخدمه. أدرج معدل التدفق والرفع وحالة السحب مع كل مجموعة.

التحكم وواجهة الكهرباء

حدد طريقة التحكم وترتيب الحساسات وتغذية المحرك وحاجة المضخة الاحتياطية. لا تفترض أن لوحة كهرباء كاملة التوصيل تأتي مع المضخة الأساسية.

الوصلات ونطاق الدعم

أدرج فلنجات السحب والدفع والوصلات المرنة وقواعد التركيب ومانعات الاهتزاز وصمامات العزل. وبيّن ما يورده مورد المضخات وما يورده مورد الأنابيب.

02 / المواد المشمولة في العرض

حدّد المواد والملحقات وشروط التسليم معًا.

جدول مواد المشروع
01خدمة المضخة وظروف التشغيل
02التحكم وواجهة الكهرباء
03الوصلات ونطاق الدعم

أدرج المواد الأساسية والمنتجات المساعدة في بنود منفصلة. استخدم هذه القائمة لتجهيز المعلومات قبل طلب عروض الأسعار.

المواد الأساسية

أدرج كل مضخة أو مجموعة تعزيز أو جسم دوار احتياطي كبند مستقل مع الخدمة وظرف التشغيل وموقع التركيب.

المنتجات المكملة وتفاصيل التسليم

حدّد الفلنجات والوصلات المرنة ولوحات التحكم والحساسات والقواعد وصمامات العزل، وبيّن المورد المسؤول عن كل عنصر مشترك.

اسأل عمّا لا يشمله العرض

أكّد أن الإنزال والتموضع والتركيب وتوصيل الكابلات وبدء التشغيل والاختبار مسؤوليات منفصلة؛ فعرض المواد لا يشملها تلقائيًا.

03 / قبل طلب عروض الأسعار

البيانات المطلوبة في طلب عرض السعر.

تعيين المنتج بدقة
أدخل موديل المضخة أو مرجع مجموعة التعزيز أو رمز المخطط المعتمد، مع نقطة التشغيل التي أقرها المهندس لهذه الخدمة.
السائل وظروف التشغيل
اذكر السائل ومدى الحرارة وضغط السحب وظروف المكان وفق جدول النظام المعتمد.
متطلبات التحكم والمحرك
حدد تغذية المحرك وضبط السرعة وحساسات الضغط أو التدفق ومنطق التناوب وحاجة المضخة الاحتياطية.
تفاصيل الوصلة والتركيب
سجّل قطر الفلنجة وفئتها ونوع الوصلة المرنة وترتيب قاعدة التركيب وأي عزل اهتزازي مطلوب.
المعدات والملحقات المشمولة
وضّح ما إذا كان البند مضخة وحدها، أو مجموعة مثبتة على قاعدة، أو مجموعة كاملة مع لوحة التحكم والحساسات ووصلات السحب والدفع.
المستندات ومراحل التسليم
اطلب منحنيات الأداء والرسومات البعدية ومخططات اللوحة وبيان الفروق، مع فصل مدد التسليم لكل مجموعة مضخات.
بنود طلب توضيحية
البند والوصفالكمية
P-01مجموعة تعزيز ضغط متغيرة السرعة لخط مياه الشرب الرأسي حسب جدول التشغيل المعتمد؛ تُدرج لوحة التحكم والحساسات والوصلات المرنة مع المجموعة.1 طقم
P-02مضخات تدوير ذات سحب طرفي مع قواعد وفق جدول المعدات؛ واجهات الكهرباء وصمامات العزل محددة حسب النظام.4 قطعة

الكميات أمثلة فقط وليست أسعاراً أو عروض موردين فعلية. اعتمد جدول مشروعك للقيم النهائية واطلب بيان أي اختلافات.

04 / قارن العرض بالكامل

ما ينبغي مراجعته عند مقارنة عروض الأسعار.

مضخة وحدها أم مجموعة مضخات كاملة؟

راجع ما إذا كان السعر يشمل المحرك والقاعدة واللوحة والحساسات ووصلات الربط قبل مقارنة الإجماليات.

حدود التحكم

حدد من يورد مفتاح التشغيل ومغير السرعة وواجهات الكابلات وتوصيلات الحساسات لكل نقطة تشغيل.

الفروق في الأداء

قارن نقطة التشغيل والكفاءة وبيانات الضوضاء المعلنة بالجدول المعتمد، لا السعر الظاهر للوحدة فقط.

05 / أسئلة عملية

الأسئلة الشائعة

هل يمكن طلب مجموعة تعزيز ولوحة تحكمها كبند واحد؟

نعم، إذا كان الجدول المعتمد يحدد توريدها معًا. حدّد التغذية الكهربائية وترتيب الحساسات والمضخة الاحتياطية، وبيّن وظائف التحكم المطلوبة للمجموعة.

ما بيانات المضخة التي يجب أن يتضمنها الطلب؟

اذكر خدمة السائل ونقطة التشغيل المعتمدة. استخدم جدول الأداء الهندسي لمعدل التدفق والرفع، ودع المورّد يقدم منحناه مقابل هذا المتطلب.

ما الذي يفصل بند المضخة عن بند الأنابيب؟

حد الاتصال هو الفاصل. حدد من يورد الفلنجات والوصلات المرنة وصمامات العزل والدعامات عند نقطتي السحب والدفع.
