مواد التدفئة والتهوية وتكييف الهواء بحسب النظام والمنطقة
اجمع مواد التدفئة والتبريد والتهوية في جدول واحد دون خلط الأنظمة. افصل عناصر جانب الهواء وجانب الماء والعزل والتحكم، ليقدم المورّدون عروضاً ضمن النطاق نفسه.
حدّد المنتجات التي تحتاج إليها.

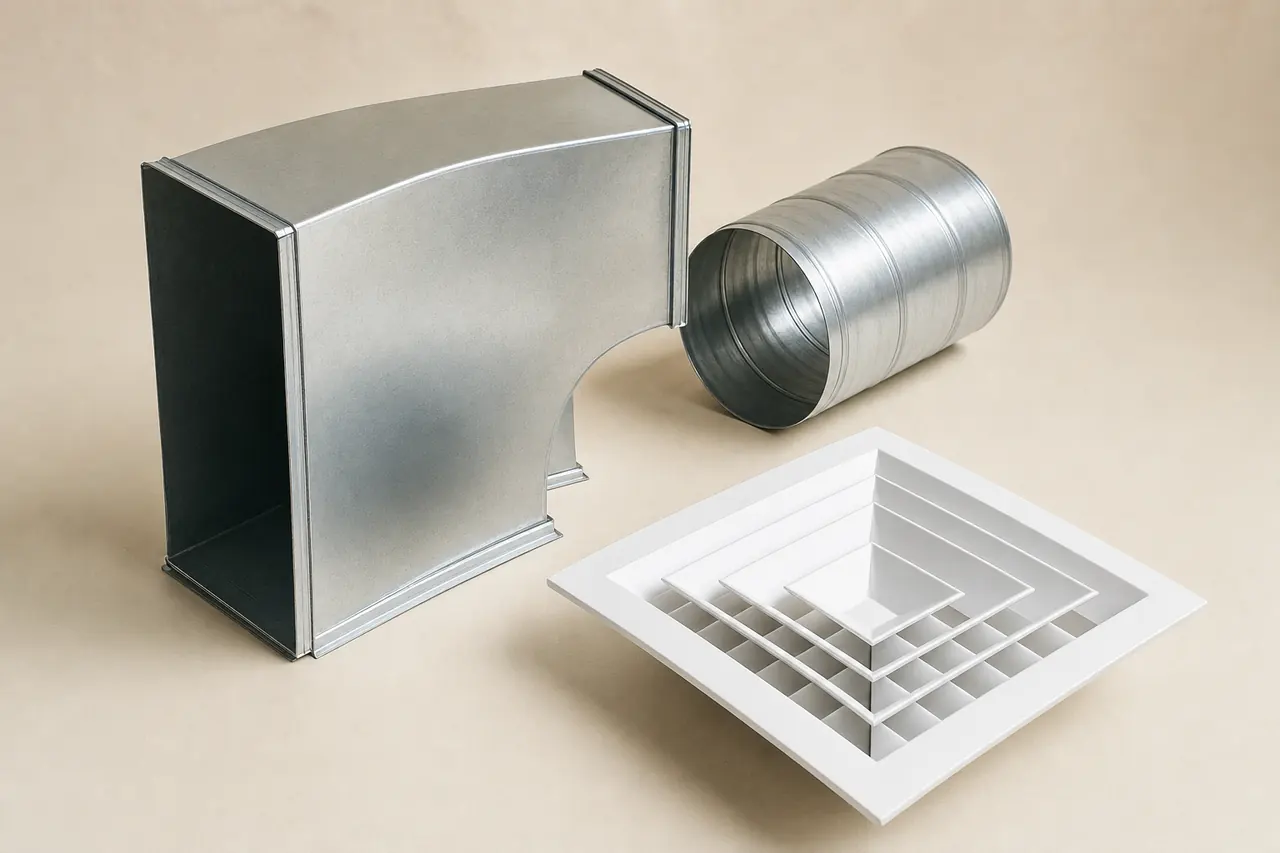

توزيع الهواء
أدرج مقاطع المجاري والوصلات والشبكات والمخمدات بحسب الدور والمنطقة، وحدّد نقاط الاتصال بوحدات مناولة الهواء ووحدات الفان كويل.
الأنابيب والوحدات الطرفية
افصل خطوط الماء المبرد وماء التدفئة وتصريف التكاثف. أرفق جداول المبادلات الحرارية وحدد الوحدات الطرفية المتصلة.
العزل وعناصر التحكم
حدّد سماكة العزل وطبقة الإنهاء لكل خط أنابيب أو مجرى هواء، وافصل الحساسات والمشغلات وصمامات التحكم عن حزمة المعدات.
حدّد المواد والملحقات وشروط التسليم معًا.
أدرج المواد الأساسية والمنتجات المساعدة في بنود منفصلة. استخدم هذه القائمة لتجهيز المعلومات قبل طلب عروض الأسعار.
المواد الأساسية
افصل أنظمة هواء التغذية والرجوع والهواء الخارجي والعادم والماء المبرد وماء التدفئة وتصريف التكاثف والتحكم.
المنتجات المكملة وتفاصيل التسليم
أدرج الحوامل والمعلقات والوصلات المرنة والعزل ونقاط العبور المقاومة للحريق لكل بند، وبيّن الجهة المسؤولة عن كل عنصر مشترك.
اسأل عمّا لا يشمله العرض
أكّد مع المورّد شمولية أو استثناء أعمال التركيب والاختبار والتشغيل والتفريغ والموازنة؛ فعرض المواد وحده لا يتضمنها تلقائياً.
البيانات المطلوبة في طلب عرض السعر.
- تحديد المنتج ومتطلبات المشروع
- اذكر الاسم التجاري أو الموديل أو مرجع الرسم، مع معدل الأداء أو المقاس أو القيمة المطلوبة في المشروع.
- النظام والمنطقة
- حدّد النظام والدور والمنطقة حتى لا تستبدل منتجات متشابهة في دوائر هواء أو ماء مختلفة.
- المادة ونوع الوصلات
- انقل نوع الصاج أو مادة الأنبوب وفئة العزل وطريقة الوصل أو الفلنجات من التصميم المعتمد.
- واجهة المعدات
- أرفق جداول المبادلات الحرارية وأرقام المعدات. حدد الفلنجات والوصلات المرنة ومنافذ التوصيل والتحكم.
- الكمية والوحدة
- استخدم المتر والمتر المربع والقطعة بشكل متسق، ووضّح ما إذا كانت الحوامل أو الفلنجات أو الوصلات المرنة ضمن الكمية.
- المستندات والانحرافات
- اطلب أوراق بيانات المنتج وقيم فقدان الضغط أو الأداء الصوتي بربطها بجدولك، مع بيان أي انحراف لكل بند.
| البند والوصف | الكمية |
|---|---|
| HVAC-01مجاري هواء تغذية مجلفنة لأدوار المكاتب من 2 إلى 5؛ المقاسات وسماكة الصاج وفق جدول المجاري المعتمد. الوصلات منفصلة. | 340 م |
| HVAC-02أنابيب ماء مبرد ووصلات لشبكة وحدات الفان كويل؛ العزل والحوامل بنود منفصلة يتم تأكيدها. | 190 م |
الكميات أمثلة فقط وليست أسعاراً أو عروض موردين فعلية. اعتمد جدول مشروعك للقيم النهائية واطلب بيان أي اختلافات.
ما ينبغي مراجعته عند مقارنة عروض الأسعار.
طول المجرى أم النظام الموصول؟
تأكد من شمول الأكواع والفروع والحوامل وأبواب الوصول والوصلات المرنة قبل تقييم الإجمالي.
الوحدة والملحقات المشمولة
اطلب فصل سعر وحدة الفان كويل عن صمام التحكم والمشغل والحساسات وطقم التوصيل لنفس الرقم المرجعي.
العزل وإمكانية التتبع
تحقق من سماكة العزل وطبقة الإنهاء وأداء الحريق لخطوط الأنابيب والمجاري، واربط أي اختلاف بمرجع البند لديك.
الأسئلة الشائعة
هل يمكن جمع المجاري وخطوط الماء المبرد في طلب واحد؟
نعم، ضمن مجموعات منفصلة. خصص لكل مجموعة وحداتها ومراجع نظامها ووثائقها ومرحلة تسليمها حتى يعرض المورّد سعراً دقيقاً.
كيف أقارن عروض وحدات الفان كويل ذات التعريفات المختلفة؟
اطلب فصلاً لكل بند بين الوحدة وصمام التحكم والمشغل والحساس وطقم التوصيل. لا تقارن إلا الإجماليات المرتبطة بالمراجع نفسها.
