أنظمة ري المسطحات الخضراء
اطلب ري المسطحات الخضراء كحزم خارجية مترابطة تشمل خطوط التنقيط ومناطق الرشاشات والمحابس والفلاتر ووحدات التحكم. استخدم جدول المناطق وبيانات المدخل من المصمم لتبقى العروض على نفس النطاق الهيدروليكي. افصل التوريد عن التركيب والضبط الموسمي والتشغيل.
ابدأ بتحديد مجموعات المواد.
مناطق التنقيط والري الموضعي
اجمع خط التنقيط والنقاطات وملحقات تعويض الضغط ومنطقة الجذور بحسب المنطقة المزروعة. اطلب رمز المنطقة من جدول الري بدلًا من الطلب بالمساحة وحدها.
مناطق الرشاشات والرش الموضعي
افصل الرشاشات الدوارة وأجسام الرش والفوهات ومجموعات المناطق لأحواض النجيل أو الشجيرات. حدد المسافات وأداء كل منطقة كما يطلبها المصمم.
التحكم والفلاتر وحزم المحابس
أدرج وحدات التحكم والمحابس والفلاتر والمستشعرات ومواد التوصيل كحزمة نظام متكاملة. اربط كل محطة وتفصيلة مدخل بمنطقة معتمدة في المخطط.
سعر المادة جزء من الحزمة فقط.
جدول واحد بنطاقات واضحة. هذا هيكل للطلب وليس مخطط تركيب.
المواد المشمولة

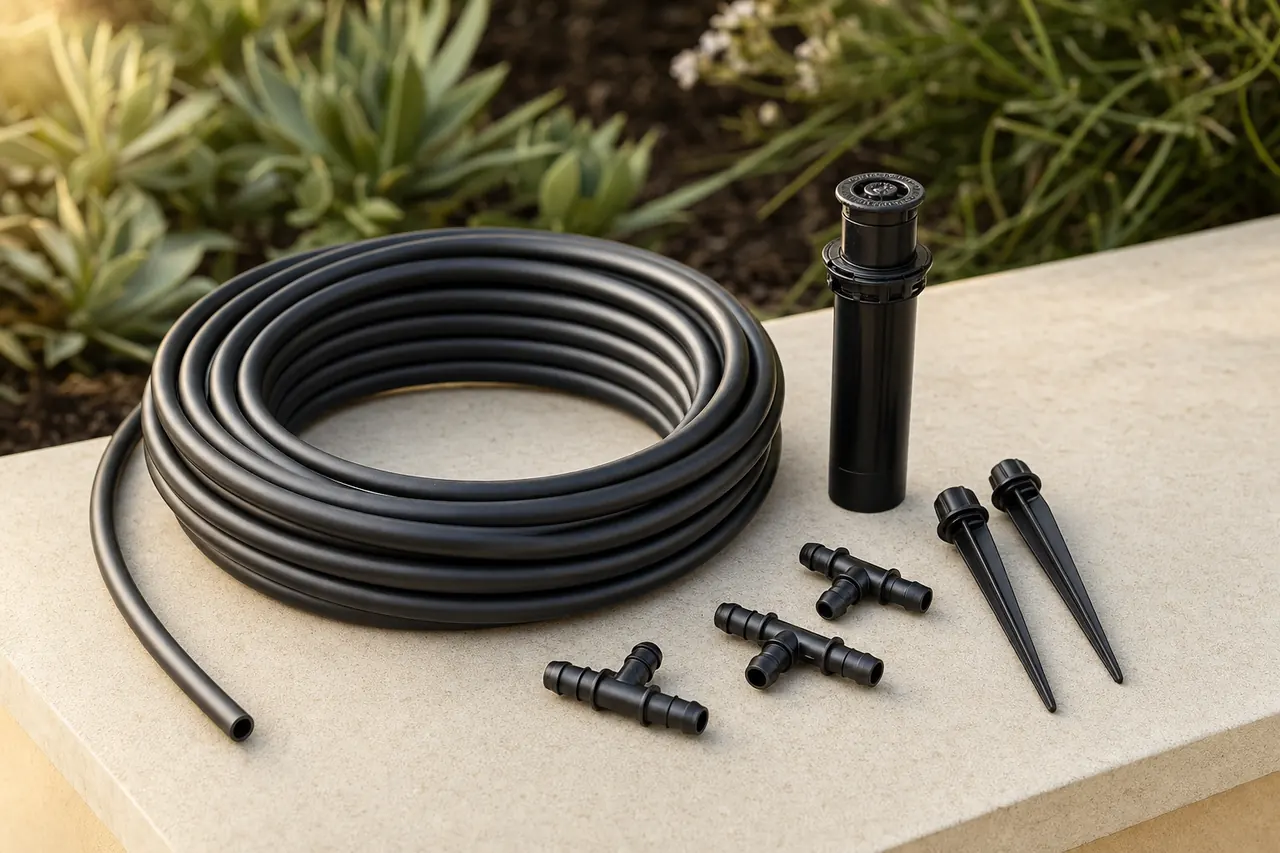

يشمل الطلب أنابيب الري ووصلاتها وخطوط التنقيط ورؤوس الرشاشات والمحابس والفلاتر ووحدات التحكم وأجهزة إدارة المناطق المطلوبة في المشروع.
الوصلات ونقاط الربط
قدم الأبعاد المعتمدة لمدخل المياه والوصلات وتغذية وحدة التحكم. أدرج وسائل منع التدفق العكسي ووسائل عزل الخطوط المحددة بالمشروع في بنود منفصلة.
بنود تُحدّد بشكل منفصل
أكد الحفر والتركيب وغسل الخطوط والبرمجة وأي تشغيل أو إغلاق موسمي أو حماية شتوية يطلبها المشروع بشكل منفصل. حدد خدمات التشغيل الأولي المشمولة في العرض.
ستة تفاصيل تجعل العروض أوضح.
- مصدر المياه ومدخل النظام
- حدد المصدر المتاح ومدى الضغط وأساس التدفق وموقع المدخل. أرفق ملاحظة المصمم الهيدروليكية أو بيانات الشبكة.
- مخطط المناطق والجدول
- أشر إلى كل منطقة برمز المصمم. اعرض عدد المحطات والمساحة المخدومة والطلب لكل منطقة بدلًا من مساحة إجمالية واحدة.
- نوع الري ومسافات التوزيع
- حدد النقاطات أو تباعد خطوط التنقيط أو نوع الرشاش والفوهة المطلوبة. اطلب تسعير المواصفة المعتمدة لا بديلًا عامًا.
- المحابس والفلاتر والتحكم
- أدرج مقاس المحبس ووظيفته ودرجة الفلترة وعدد محطات وحدة التحكم. بيّن مستشعرات المشروع ومحابس عزل الخطوط وأجهزة التحكم الأخرى في بنود منفصلة وأكد نطاق كل منها.
- أبعاد التوصيل والوصلات
- اطلب قطر الأنبوب ونوع القلاووظ وقطع الانتقال عند المدخل وبين مكونات المناطق. تجنب الاعتماد على المعيار الذي يفترضه المورّد.
- التشغيل والتسليم الموسمي
- صف بدء التشغيل وغسل الخطوط وبرمجة وحدة التحكم والإغلاق الموسمي بشكل منفصل، وحدد فريق التركيب أو الصيانة المسؤول.
| البند والوصف | الكمية |
|---|---|
| IRR-01خط تنقيط بنقاطات معادلة للضغط للأحواض المزروعة؛ رموز المناطق والمدخل حسب جدول الري. | 640 م |
| IRR-02رؤوس رشاشات دوارة لمنطقة نجيل؛ الفوهات والمسافات وفق مخطط الري المعتمد. | 18 قطعة |
الكميات أمثلة فقط وليست أسعاراً أو عروض موردين فعلية. اعتمد جدول مشروعك للقيم النهائية واطلب بيان أي اختلافات.
ثلاث مراجعات قبل اتخاذ القرار.
مطابقة جدول المناطق
قارن العروض برموز مناطق المصمم والتدفق لكل محطة. اطلب من المورّد إظهار أي انحراف عن الجدول المعتمد.
التنقيط مقابل نطاق الرشاشات
تحقق مما إذا كان خط التنقيط والفلترة وضبط الضغط مسعرًا داخل المنطقة نفسها أم خارجها. غياب الفلاتر يغيّر حدود النظام.
نطاق التشغيل
حدد ما إذا كان غسل الخطوط والبرمجة والتشغيل والإغلاق الموسمي مشمولاً أو مستثنى، وسمّ الجهة المسؤولة عن كل عمل.
تفاصيل يجدر توضيحها مبكراً.
كيف أفصل مناطق التنقيط والرشاشات في الطلب؟
استخدم قائمة مناطق المصمم ورمز كل محطة. أبقِ خط التنقيط مع نقاطاته وفلاتره بعيدًا عن حزم الرشاشات حتى يبقى الطلب الهيدروليكي واضحًا.
ما بيانات المدخل التي يجب أن يوفرها المصمم؟
يجب أن يوفر المصمم الضغط وأساس التدفق ومصدر المياه وتفاصيل التوصيل عند كل مدخل ري. لا تسمح للمورّدين بافتراض ظروف توريد قياسية.
هل التشغيل الموسمي جزء من توريد نظام ري المسطحات؟
ليس تلقائيًا. الغسيل وبرمجة وحدة التحكم والإغلاق أو البدء الموسمي يجب إدراجها كأعمال منفصلة وتأكيدها مع جهة التركيب أو الصيانة.
