ألواح وهياكل تعليق الأسقف المستعارة
اعرض لوح السقف الظاهر مع شبكة التعليق والعلاقات وقطاعات الأطراف وفتحات التمديدات في جدول واحد. قسّم السقف حسب المناطق وحدّد الملحقات المرتبطة بكل مرجع حتى يقدّم المورّد حزمة كاملة.
ابدأ بتحديد مجموعات المواد.
اختيار الألواح والبلاطات

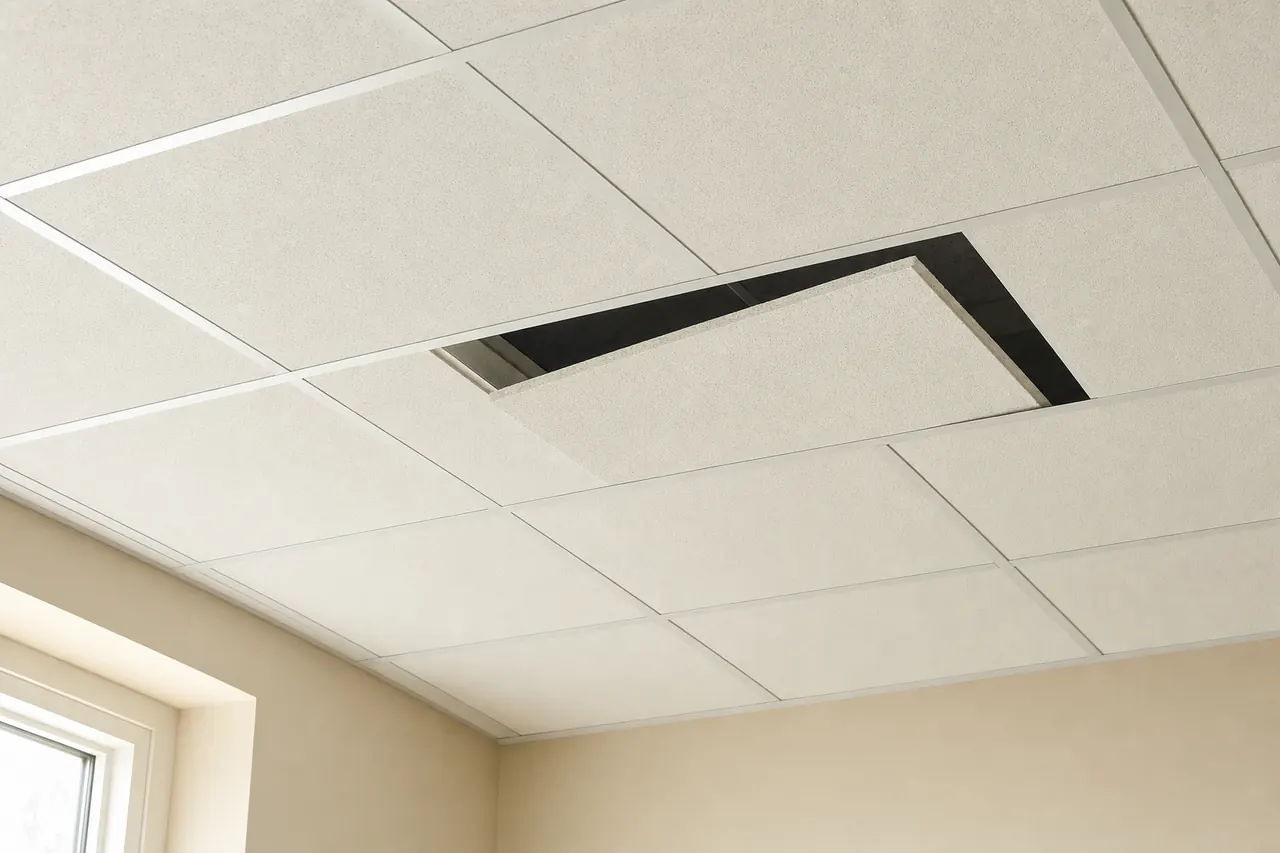

حدّد وحدة السقف بالمادة والمقاس وطرف اللوح والسطح. اجعل الألواح الصوتية والمثقبة والمصمتة في بنود منفصلة بحيث يطابق الجدول مخطط السقف.
شبكة التعليق والعلاقات
أدرج القطاعات الحاملة الرئيسية والثانوية والعلاقات وقطاعات المحيط حسب مرجع السقف. أفرد التعليق المقاوم للزلازل أو للأحمال الثقيلة إذا كانت التفاصيل تتطلب ذلك.
تنسيق التمديدات
حدّد مواقع الإضاءة والفتحات والرشاشات ونقاط الصيانة من مخطط السقف. وضّح الفتحات التي يعالجها مورّد السقف والتي يعالجها مقاول التمديدات.
سعر المادة جزء من الحزمة فقط.
جدول واحد بنطاقات واضحة. هذا هيكل للطلب وليس مخطط تركيب.
المواد المشمولة
ألواح وبلاطات الأسقف المستعارة وشبكات التعليق والعلاقات وقطاعات الأطراف لكل منطقة محددة.
الوصلات ونقاط الربط
الفتحات وأبواب الصيانة وقطاعات المحيط ووصلات الأطراف التي تقع ضمن حزمة السقف.
بنود تُحدّد بشكل منفصل
أكد على حدة مسؤوليات التركيب ومعدات الوصول والحيز المطلوب داخل فراغ السقف والفحص وتنسيق التمديدات.
ستة تفاصيل تجعل العروض أوضح.
- تحديد المنتج بدقة
- اكتب اسم اللوح أو البلاطة والمادة وشكل الطرف المحدد لكل مرجع سقف.
- الأداء المطلوب بالمشروع
- حدّد متطلبات الحريق أو الصوت أو الأحمال واطلب مستندات السقف المقترح حيالها.
- شبكة التعليق والمحيط
- صف اتجاه الوحدة والمسافات بين القطاعات الحاملة ونمط العلاقات وقطاعات المحيط المشمولة مع الألواح.
- فتحات التمديدات والصيانة
- أدرج مواقع الإضاءة والفتحات والرشاشات والصيانة لإظهار بدلات الفتحات والألواح المؤطرة.
- معالجة الأطراف والوصلات
- حدّد الالتقاء بالجدران ورؤوس الأعمدة والكمرات ومستويات الأسقف المجاورة مع المرجع التفصيلي.
- أساس الكميات
- افصل مساحة السقف الصافية عن الأطوال الخطية لشبكة التعليق وعدد العلاقات وقطاعات المحيط مع بدل قص متفق عليه.
| البند والوصف | الكمية |
|---|---|
| SC-01بلاطات سقف صوتي لمنطقة G-02؛ مقاس البلاطة ونقش الوجه وطرف الحافة وفق مخطط السقف. | 480 م² |
| SC-02مجموعات علاقات لمنطقة السقف G-02؛ مكونات المجموعة وترتيب التثبيت وفق التفصيلة المعتمدة. | 320 مجموعة |
الكميات أمثلة فقط وليست أسعاراً أو عروض موردين فعلية. اعتمد جدول مشروعك للقيم النهائية واطلب بيان أي اختلافات.
ثلاث مراجعات قبل اتخاذ القرار.
توافق اللوح مع الشبكة
قارن مقاس اللوح المختار بتوزيع الشبكة كي لا يتباعد مقاس البلاطة عن المسافات بين القطاعات الحاملة أثناء التسعير.
مسؤولية الفتحات
أكّد الجهة التي تنفّذ كل فتحة وتؤطّرها وأي أبواب صيانة تدخل ضمن كمية السقف.
جدول المناطق
راجع كل بند سقف مقابل مرجع في مخطط السقف بحيث تتوافق المساحات وقطاعات المحيط والعلاقات على الأساس نفسه.
تفاصيل يجدر توضيحها مبكراً.
كيف أفرق بين مساحة الألواح ومواد الهيكل؟
أدرج مساحة السقف حسب المنطقة ثم أفرد القطاعات الحاملة الرئيسية والثانوية والعلاقات وقطاعات المحيط بالمقاس والطول في بنود مستقلة. يسمح ذلك بتتبع السعر عند تغيّر تشطيب أي منطقة أو منسوبها.
ما فتحات التمديدات التي يدرجها مورّد السقف؟
انقل كل نقطة إضاءة أو فتحة تكييف أو رشاش أو صيانة من مخطط السقف إلى جدول السقف وبيّن الجهة التي تنفّذ الفتحة وتورّد باب الصيانة.
